CNC-BEARBEITUNGSZENTRUM

CNC machining center:





SCM Oikos X  5-Achs-CNC-Bearbeitungszentrum, CE Ausführung, Neumaschine,

Oikos x ist das neue Bearbeitungszentrum, das für den Holzbau von SCM speziell entworfen wurde. Die perfekte Kombination von Genauigkeit und Produktivität.



TECHNOLOGIE OHNE GRENZEN
Die neue symmetrische 6-Achsen-Bearbeitungskopfeinheit wurde entwickelt, um alle Bearbeitungsvorgänge auszuführen, die für die Herstellung von Konstruktionsbalken, Wandplatten und Isolierplatten mit maximaler Geschwindigkeit und Spitzenqualität erforderlich sind. Seine perfekte Symmetrie ermöglicht die Bearbeitung beider Enden jedes Elements unter minimalen Überhangbedingungen.

MECHANIKEN DIE EINZIGARTIG SIND
Durch den robusten Aufbau des Bearbeitungszentrums gewährleistet die OIKOS die optimale Aufnahme der durch die Elementbearbeitung entstehenden Spannungen und garantiert eine hohe konstante Präzision über die Zeit. Der Fuß der Maschine, der ohne bauliche Eingriffe direkt am Boden befestigt ist, erhöht die Stabilität und Leistung der Maschine.

EFFIZIENTE REINIGUNG
Innovative technische Lösungen auch für die Eindämmung von Staub und die Entsorgung von Verarbeitungsabfällen. Das Vorhandensein eines Gehäuses mit automatischem Schließen, kombiniert mit der Effizienz des Entfernungssystems, ermöglicht die physische Trennung des Arbeitsbereichs von der äußeren Umgebung, wodurch Maschinenstillstandszeiten aufgrund der Wiederherstellung der Arbeitsumgebung vermieden werden.

EINFACH ZU VERWENDEN
Maestro Beam & Wall ist die von SCM entwickelte Software, mit der die Maschinenprogrammierung einfach und intuitiv ist und mit den gängigsten CAD-Konstruktionsprogrammen der Branche kompatibel ist. Mit Maestro Beam & Wall können komplexe Projekte, die als Schachtelungsverarbeitung für den Bau modularer Strukturen entwickelt wurden, einfach verwaltet werden.


Max. Werkstücklänge 24.000 mm
Max. Werkstücklänge bei automatischer Beschickung 19.000 mm
Max. bearbeitbarer Querschnitt auf 6 Seiten 1.250 x 300 mm
Max. Werkstückgewicht 4.000 kg
Leistung der Elektrospindel 13 kW - 25 kW
Werkzeugmagazin 18 Plätze
Sägeblattdurchmesser bis zu 600 mm


Die Maschine kann individuell konfiguriert werden, daher fordern Sie sich Ihr Angebot an.





Wir bewerten und kaufen auch Ihre gebrauchten Maschinen gerne an.

Bitte hier klicken.



SCM Oikos X  5 Axes CNC-machining center, CE version, new machine,
oikos x is the new SCM machining centre designed specifically for the timber construction industry, a symbol of the perfect combination of accuracy and productivity.



TECHNOLOGY WITHOUT LIMITS
The new 6-axis symmetrical machining head unit has been designed to perform all the machining operations necessary for the production of structural beams, wall panels and insulating panels with maximum speed and top quality. Its perfect symmetry allows processing both ends of each element in minimum overhang conditions.

UNRIVALLED MECHANICS
The sturdy structure of the machining centre ensures the optimal absorption of the stresses deriving from the element processing, guaranteeing a high constant precision over time. The machine base fixed directly to the ground, without the need of building work, increases the machine stability and performance.

EFFICIENT CLEANING
Cutting-edge technical solutions also for the containment of dust and for the management of machining waste. The presence of casings with automatic closing, combined with the efficiency of the removal system, allows physically separating the work area from the external environment, eliminating machine downtime due to the rehabilitation of the work environment.

EASY TO USE
Maestro Beam&Wall is the software designed and developed by SCM making the machine programming and use simple and intuitive, compatible with the most common CAD design programs used in the sector. With Maestro Beam&Wall it is easy to manage complex projects developed as nesting processing for the construction of modular structures.


Workpiece length max. 24.000 mm
Workpiece length with automatic loading max. 19.000 mm
Cross section for machining on 6 sides max. 1.250 x 300 mm
Workpiece loadable weight max. 4.000 kg
Electrospindle power 13 kW - 25 kW
Tool store 18 positions
Saw blade diameter up to 600 mm



The machine can be configured individually, so ask for your offer.



Preis
anfragen

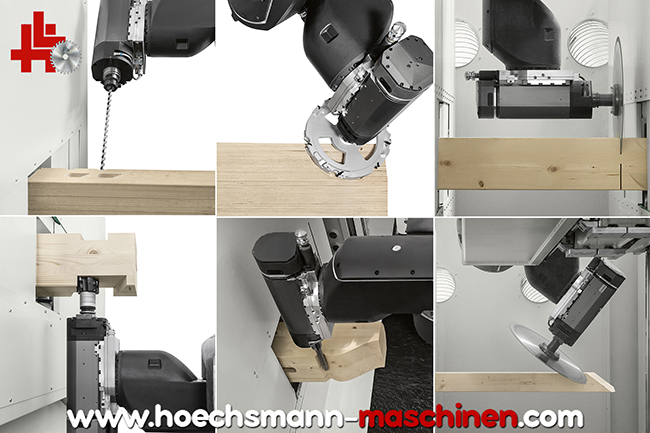

6-Achs Bearbeitungsaggregat


Holzbauelemente können auf allen 6 Seiten in einer einzigen
Aufspannung ohne Umdrehen oder Wiederpositionieren bearbeitet werden.









SCM-Innovation: Mit zwei Spezialwerkzeugen kann die Produktivität der Oikos X deutlich gesteigert werden, indem die Werkzeugwechselphasen entfallen und die unproduktiven Zeiten des Bearbeitungszentrums
reduziert werden. Das “Kombi-Werkzeug” ist die ideale Lösung für die Bearbeitung einfacher Elemente wie der Sparren eines Dachstuhls. Das “kombinierte Werkzeug” kann gleichzeitig ein
Sägeblatt mit einem Durchmesser von 440 mm und einen Fräser
für die Herstellung von Verbindungen und Taschen aufnehmen.

Kombiniertes Werkzeug: Sägeblatt und Schwalbenschwanzfräser, zur Ausführung von “männlichen” Schwalbenschwänzen in einem Durchgang.

Kombiniertes Werkzeug: Sägeblatt und Kerzenschneider, zur Ausführung von blinden oder durchgehenden Taschen.

Bis zu 18 Plätzen, um die wichtigsten und üblichen Werkzeuge der Industrie immer bereitgestellt zu haben.
Werkzeuge immer einsatzbereit. Das Rapid 15 Magazin ist sehr nah am Arbeitsbereich angeordnet, so dass der Werkzeugwechsel in sehr kurzer Zeit ausgeführt werden kann. Es ist ein zusätzlicher Platz für die Aufnahme des Kettensäge-Aggregats oder für Werkzeuge mit Gewicht bis 15 kg vorgesehen.



Der untere Platz ist für die Aufnahme des Stemm-Schlitzaggregats
oder für Werkzeuge mit Gewicht bis 15 kg festgelegt.



Der obere Platz ist für die Aufnahme eines Sägeblatts mit einem
Durchmesser von max. 600 mm bestimmt.

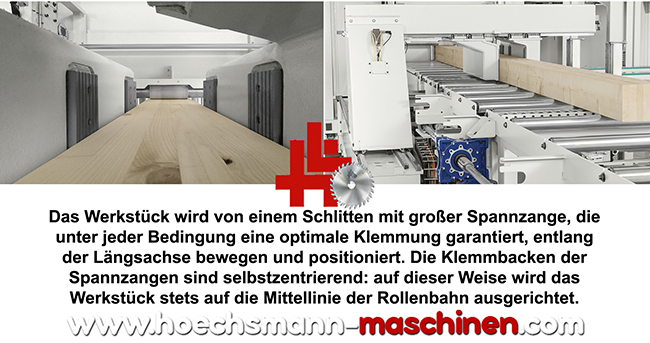

Die CNC-gesteuerten, horizontalen und vertikalen Druckrollen mit “selbstzentrierendem” Verschluss passen sich automatisch dem Querschnitt des Werkstücks an und “führen” es im Arbeitsbereich.

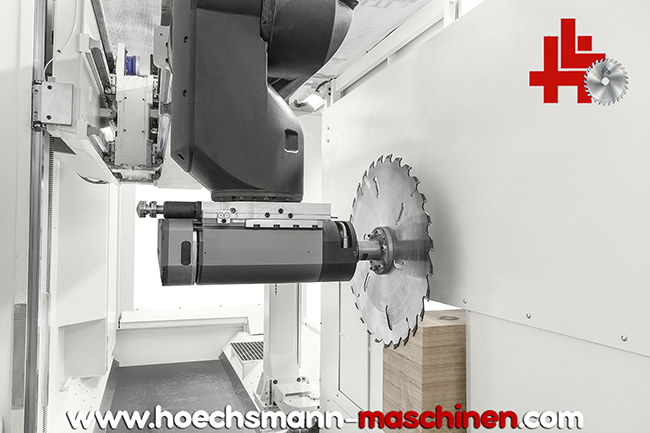

Intelligente Verwaltung der Abfälle. Oikos X bietet die Möglichkeit, die neue Funktion “Abfallreduzierung” zu aktivieren, mit der sich große Teile in 100 mm breite Scheiben schneiden lassen, um
dann leichter zerspant zu werden.









Mit dem Laser-Messgerät wird die genaue Position der zu bearbeitenden Werkstückfläche gemessen, um die Vertikalachse in Bezug auf die Bearbeitungstiefe im Programm zu kompensieren.
Das Mess-Zyklus erfolgt sehr schnell: Das Laser-Messgerät kann alles in 3 Sekunden durchführen.
Das Messgerätist in einem druckfesten Gehäuse neben dem Arbeitsaggregat angebracht, damit es während der
Bearbeitungen Staubfrei bleibt. Optimal ist die Verwendung für die präzisen
Schwalbenschwanzverbindungen und Taschen.



Der Stift mit unter Druck stehender Tinte ist in einer pneumatischen Vorrichtung untergebracht, um bei Nichtverwendung aus dem Störbereich gebracht zu werden. Kein Werkzeugwechsel.

Die Anordnung der Vorrichtung am Arbeitsaggregat erlaubt die Optimierung des Markiervorgangs mit einer einfachen Drehung um 90°.



Vollständige Prozessüberwachung. Dank 4 Videokameras kann der
Bediener den Zustand der Maschine über einen oberhalb der eye-M
Bedienkonsole angeordneten Bildschirm ständig kontrollieren.
