SCM
morbidelli m600f/m800f
3, 4 oder 5 Achs-CNC-Bearbeitungszentrum,
Traversen / Konsolentisch,
CE Ausführung,
Neumaschine,
Modular aufgebautes Bearbeitungszentrum mit 3, 4 oder 5 Achsen, eigens dazu konzipiert und
entwickelt, den Anforderungen im anspruchsvollen Innenausbau und
Möbelfertigung gerecht zu werden.
Höchste Produktivität dank der mobilen Portalstruktur und erleichterte
Planung jedes Produktionsprozesses durch die Maestro CNC
Programmiersoftware.
Auch erhältlich in der "Arbeitszelle" Ausführung mit Hubtisch und
Entladeband.
SPITZENTECHNOLOGIE FÜR DIE 5-ACHS BEARBEITUNG: ELEKTROSPINDEL PRISMA
Reduzierter Wartungsaufwand, höchste Flexibilität und optimale
Bearbeitungsqualität durch die BEL.TECH Technik (Belt technology system),
ein System mit Riemenantrieb, um die Schwingungen und Wärmeübertragung vom
Werkzeug zum Motor zu eliminieren. Dank der kompakten Struktur ermöglicht
dieses System Bearbeitungen auf engstem Raum.

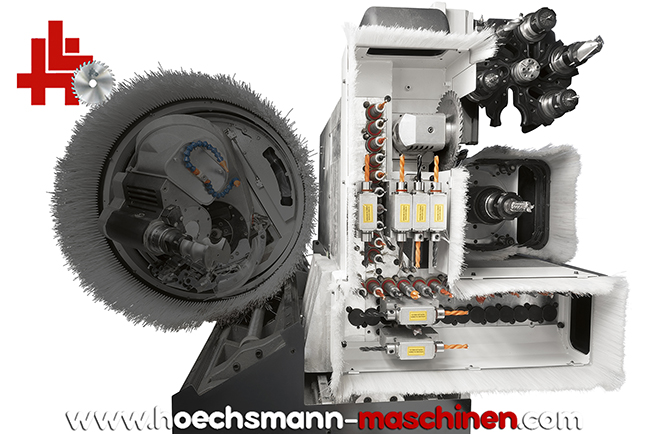

PERFEKTE BOHRUNGEN: RO.AX SPINDEL
Keinerlei Spiel mehr während der Bearbeitung durch die neue RO.AX Technik (Rotoaxial
spindle technology), die leistungsstärksten Bohrspindeln auf dem Markt mit
einer Drehzahl von bis zu 8000 U/min. Die Robustheit der Bohrköpfe wird
durch die geringen Wartungskosten verdeutlicht: bis zu fünfmal niedriger als
bei den meisten Herstellern.
DIE PERFEKTE KOMBINATION VON SICHERHEIT UND PRODUKTIVITÄT: “FOTO-BUMPER“
VORRICHTUNGEN
Höchste Produktivität und eine größere Bewegungsfreiheit für den Bediener
auch bei Pendelbearbeitungen durch das neue Sicherheitssystem, das die
Bumper und die Lichtschranken zur Überwachung des Be- und Entladebereichs
verbinden.
AUSSERGEWÖHNLICHE FLEXIBILITÄT:
MULTIFUNKTIONSTISCH
Arbeitstisch aus einer Aluminiumlegierung, extrem stabil, entwickelt um auch
bei wiederholter starker Belastung langfristig die Genauigkeit zu
garantieren, und ideal auch für die Nesting Bearbeitung.
|
|
|
m600 f |
m800 f |
|
Arbeitsbereiche |
|
Abmessungen X-Y Achsen |
mm |
3650x1600 |
3650x1600 |
|
3650x1840 |
3650x1840 |
|
3650x2120 |
3650x2120 |
|
4970x1600 |
4970x1600 |
|
4970x1840 |
4970x1840 |
|
4970x2120 |
4970x2120 |
|
6170x1600 |
6170x1600 |
|
6170x1840 |
6170x1840 |
|
6170x2120 |
6170x2120 |
|
Achsen |
|
Max. Verfahrgeschwindigkeit der X-Y Achsen |
m/min |
127 |
127 |
|
Drehzahl Z Achse |
m/min |
30 |
30 |
|
Plattendurchgang in Z |
mm |
250 |
350 |
|
Fräsaggregat |
|
Max. Motorleistung |
kW (PS) |
17 (23) |
17 (23) |
|
Drehzahl (max.) |
U/min |
24000 |
24000 |
|
Werkzeugmagazin an Bord (max.) |
Plätze |
54 |
54 |
|
Bohraggregat |
|
Unabhängige Vertikalspindeln (max.) |
Anzahl |
38 |
38 |
|
Unabhängige Horizontalspindel (max.) |
Anzahl |
12 |
12 |
|
Drehzahl (max.) |
U/min |
8000 |
8000 |
|
Integriertes Nut- / Sägeaggregat in X, Durchmesser |
mm |
125 |
125 |
|
Integriertes Nut- / Sägeaggregat 0-90°, Durchmesser |
mm |
160 |
160 |
Die Maschine kann individuell konfiguriert werden, daher
fordern Sie sich Ihr Angebot
an.
Wir bewerten und kaufen auch Ihre gebrauchten Maschinen
gerne an.
Bitte hier klicken.
SCM mobidelli m600f/m800f
3, 4 or
5 Axes CNC-workcenter,
CE version, new machine, console table
Modular machining centre designed and developed to satisfy the requirements
of furniture manufacturers with 3, 4 or 5 axes.
Performance without comparison with the mobile gantry structure and easy
programming of all production process by means of Maestro CNC software.
Available also in "cell" version with lifting table and unloading belt.
SUPERIOR TECHNOLOGY FOR MACHINING WITH 5 AXES:
PRISMA ELECTROSPINDLE
Reduced maintenance, maximum flexibility and optimal finishing quality with
the BEL.TECH technology (Belt technology system), the belt transmission
system which eliminates vibration and heat from tools to the motor. Due to
the compact structure, it allows easy operations in limited spaces.
THE PERFECT DRILLING:
RO.AX SPINDLE
Zero play during machining with the new RO.AX technology (Rotoaxial spindle
technology), the most efficient spindle on the market with rotation speeds
up to 8000 rpm. The sturdiness of drilling heads is proven by the reduced
maintenance costs: five times less than that imposed by the majority of
other machine manufacturers.
PERFECT COMBINATION OF SAFETY AND PRODUCTIVITY:
PHOTO-BUMPERS
High production capacity and greater freedom of movement also during
alternated work process due to the safety system that brings together the
bumpers devices with the photocells for the detection of the operator’s
position inside the loading/unloading area.
VERY HIGH FLEXIBILITY:
MULTI-FUNCTION WORK TABLE
Extremely stiff work table made of extruded aluminium, designed to maintain
a perfect planarity over time, even after repeated mechanical stresses. It
is ideal also for nesting machining.
|
|
|
m600 f |
m800 f |
|
Working areas |
|
X-Y axes dimensions |
mm |
3650x1600 |
3650x1600 |
|
3650x1840 |
3650x1840 |
|
3650x2120 |
3650x2120 |
|
4970x1600 |
4970x1600 |
|
4970x1840 |
4970x1840 |
|
4970x2120 |
4970x2120 |
|
6170x1600 |
6170x1600 |
|
6170x1840 |
6170x1840 |
|
6170x2120 |
6170x2120 |
|
Axes |
|
Vectorial speed X-Y axes |
m/min |
127 |
127 |
|
Z axis speed |
m/min |
30 |
30 |
|
Z axis panel passage |
mm |
250 |
350 |
|
Routing unit |
|
Motor power (max.) |
kW (hp) |
17 (23) |
17 (23) |
|
Rotation speed (max.) |
rpm |
24000 |
24000 |
|
Available tools on tool changer (max.) |
places |
54 |
54 |
|
Drilling unit |
|
Independent vertical spindles (max.) |
n. |
38 |
38 |
|
Independent horizontal spindles (max.) |
n. |
12 |
12 |
|
Rotation speed (max.) |
rpm |
8000 |
8000 |
|
Integrated blade in X, diameter |
mm |
125 |
125 |
|
0-90° integrated blade, diameter |
mm |
160 |
160 |
The machine can be configured individually, so ask for your offer.
|
