SCM
morbidelli m400
5-Achs-CNC-Bearbeitungszentrum,
Traversen / Konsolentisch,
CE Ausführung,
Neumaschine,
Modular aufgebautes Bearbeitungszentrum, eigens dazu konzipiert und
entwickelt, den Anforderungen im anspruchsvollen Innenausbau und
Möbelfertigung gerecht zu werden.
Höchste Produktivität dank der mobilen Portalstruktur und erleichterte
Planung jedes Produktionsprozesses durch die Maestro CNC
Programmiersoftware.
SPITZENTECHNOLOGIE FÜR DIE 5-ACHS BEARBEITUNG: ELEKTROSPINDEL PRISMA
Reduzierter Wartungsaufwand, höchste Flexibilität und optimale
Bearbeitungsqualität durch die BEL.TECH Technik (Belt technology system),
ein System mit Riemenantrieb, um die Schwingungen und Wärmeübertragung vom
Werkzeug zum Motor zu eliminieren. Dank der kompakten Struktur ermöglicht
dieses System Bearbeitungen auf engstem Raum.
PERFEKTE BOHRUNGEN: RO.AX SPINDEL
Keinerlei Spiel mehr während der Bearbeitung durch die neue RO.AX Technik (Rotoaxial
spindle technology), die leistungsstärksten Bohrspindeln auf dem Markt mit
einer Drehzahl von bis zu 8000 U/min. Die Robustheit der Bohrköpfe wird
durch die geringen Wartungskosten verdeutlicht: bis zu fünfmal niedriger als
bei den meisten Herstellern.
DIE PERFEKTE KOMBINATION VON SICHERHEIT UND PRODUKTIVITÄT: “FOTO-BUMPER“
VORRICHTUNGEN
Höchste Produktivität und eine größere Bewegungsfreiheit für den Bediener
auch bei Pendelbearbeitungen durch das neue Sicherheitssystem, das die
Bumper und die Lichtschranken zur Überwachung des Be- und Entladebereichs
verbinden.

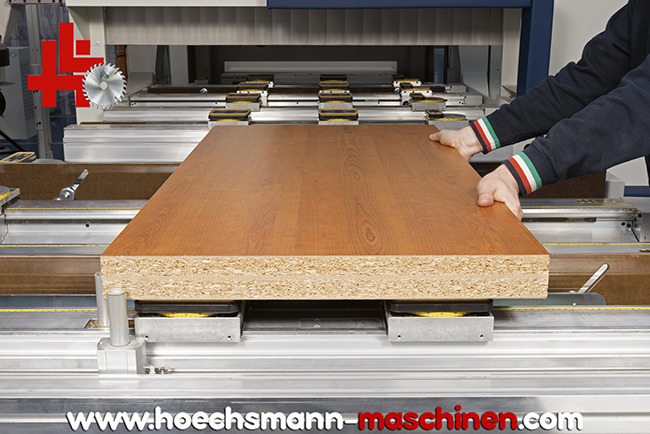

RUNDUM KUNDENSPEZIFISCH: ARBEITSTISCH TV FLEXMATIC
Dieser automatischer Arbeitstisch gestattet es, auf der Konsole, abhängig
von den Abmessungen und der Form des zu bearbeitenden Werkstücks, eine
unterschiedliche Anzahl von Saugern zu steuern, um stets einen maximalen
Halt ohne Kollisionen zu sichern.
|
Arbeitsbereiche |
|
Abmessungen X-Y Achsen |
mm |
3.680x1.380 |
|
3.680x1.680 |
|
5.020x1.380 |
|
5.020x1.680 |
|
6.360x1.380 |
|
6.360x1.680 |
|
Achsen |
|
Max. Verfahrgeschwindigkeit der X-Y Achsen |
m/min |
85 |
|
Drehzahl Z Achse |
m/min |
30 |
|
Plattendurchgang in Z |
mm |
170 |
|
Fräsaggregat |
|
Max. Motorleistung |
kW (PS) |
15 (21) |
|
Drehzahl (max.) |
U/min |
24.000 |
|

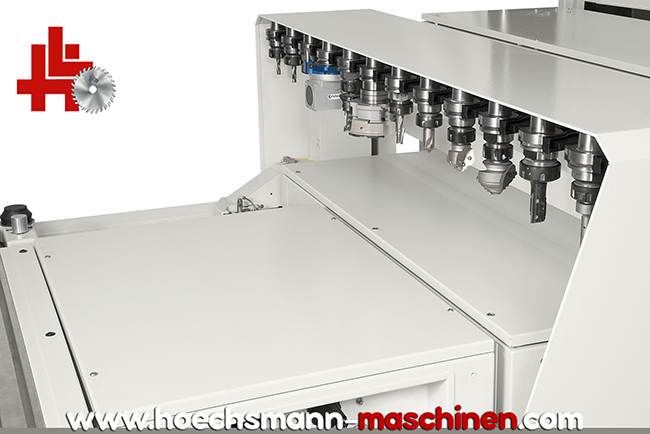

Werkzeugmagazin an Bord (max.) |
Plätze |
36 |
|
Bohraggregat |
|
Unabhängige Vertikalspindeln (max.) |
Anzahl |
25 |
|
Unabhängige Horizontalspindel (max.) |
Anzahl |
12 |
|
Drehzahl (max.) |
U/min |
8.000 |
|
Integriertes Nut- / Sägeaggregat in X, Durchmesser |
mm |
125 |
|
Integriertes Nut- / Sägeaggregat 0-90°, Durchmesser |
mm |
160 |
Die Maschine kann individuell konfiguriert werden, daher
fordern Sie sich Ihr Angebot
an.
Wir bewerten und kaufen auch Ihre gebrauchten Maschinen
gerne an.
Bitte hier klicken.
SCM mobidelli m400
5 Axes CNC-workcenter,
CE version, new machine, console table
Modular machining centre designed and developed to satisfy the requirements
of furniture manufacturers.
Performance without comparison with the mobile gantry structure and easy
programming of all production process by means of Maestro CNC software.
SUPERIOR TECHNOLOGY FOR MACHINING WITH 5 AXES:
PRISMA ELECTROSPINDLE
Reduced maintenance, maximum flexibility and optimal finishing quality with
the BEL.TECH technology (Belt technology system), the belt transmission
system which eliminates vibration and heat from tools to the motor. Due to
the compact structure, it allows easy operations in limited spaces.
THE PERFECT DRILLING:
RO.AX SPINDLE
Zero play during machining with the new RO.AX technology (Rotoaxial spindle
technology), the most efficient spindle on the market with rotation speeds
up to 8000 rpm. The sturdiness of drilling heads is proven by the reduced
maintenance costs: five times less than that imposed by the majority of
other machine manufacturers.
PERFECT COMBINATION OF SAFETY AND PRODUCTIVITY:
PHOTO-BUMPERS
High production capacity and greater freedom of movement also during
alternated work process due to the safety system that brings together the
bumpers devices with the photocells for the detection of the operator’s
position inside the loading/unloading area.
TOTAL CUSTOMIZATION:
TV FLEXMATIC WORKTABLE
This automatic table allows the management of a variable number of pods on
the bar, according to the dimensions and shape of the work piece to be
machined, in order to always have the best holding without risks of
collision.
|
Working areas |
|
X-Y axes dimensions |
mm |
3680x1380 |
|
3680x1680 |
|
5020x1380 |
|
5020x1680 |
|
6360x1380 |
|
6360x1680 |
|
Axes |
|
Vectorial speed X-Y axes |
m/min |
85 |
|
Z axis speed |
m/min |
30 |
|
Z axis panel passage |
mm |
170 |
|
Routing unit |
|
Motor power (max.) |
kW (hp) |
15 (21) |
|
Rotation speed (max.) |
rpm |
24000 |
|
Available tools on tool changer (max.) |
places |
36 |
|
Drilling unit |
|
Independent vertical spindles (max.) |
n. |
25 |
|
Independent horizontal spindles (max.) |
n. |
12 |
|
Rotation speed (max.) |
rpm |
8000 |
|
Integrated blade in X, diameter |
mm |
125 |
|
0-90° integrated blade, diameter |
mm |
160 |
The machine can be configured individually, so ask for your offer.
|
